스태틱 라우팅 Static Routing

액트 2019. 5. 24.

@Static Routing Protocol





- Routing Protocol의 종류 -

1) Static Routing Protocol

   - 관리자가 직접적으로 목적지 네트워크의 정보를 입력하는 프로토콜



2) Dynamic Routing Protocol

   - Router Router가 자동으로 서로의 네트워크 정보를 주고 받으며  네트워크 정보를 업데이트하는 프로토콜

     ex) RIP, EIGRP, OSPF, IS-IS







1)Static Routing Protocol (정적 라우팅 프로토콜)

- 관리자가 직접 목적지 네트워크의 정보를 입력하는 Protocol.

- Router 관리자(사람)가 일일이 수동으로 경로를 입력.

   (, 사람이 목적지에 대한 Best Path를 찾아서 직접 입력한다.)



- Static은 정적인 프로토콜로 한번 정해놓으면 무조건 그 경로로 전송한다.

- Router는 단지 그 경로를 따라 packet을 전송하면 되기 때문에 Router 자체에 별 부담이 없다.







   - 장점 -

  >> CPU Best Path를 찾기 위한 계산을 하지 않기 때문에  Routing 속도도 빨라지고 메모리도 적게 사용하기 때문에 Router 성능이 좋아진다.  (Router CPU MEMORY를 적게 사용한다.)

  >> Dynamic Routing Protocol처럼 Routing table을 교환할 필요가 없어 대역폭을 절약할 수 있다.

  >> 자신의 정보를 외부로 전송하지 않아 Dynamic Routing Protocol 보다 보안에 좋다.





 - 단점 -

  >> 관리자가 직접 네트워크 경로를 일일이 설정해야 하니까 불편하다.

  >> 입력한 경로에 이상이 생겨도 Packet을 계속해서 그 경로로 전송한다.

  >> 정적, 즉 수동이기 때문에 관리자가 경로 이상을 인지하고 경로 설정을 바꾸기 전까지 계속해서 이상 경로로 전송.

  >> Dynamic Routing Protocol은 경로에 문제가 생길 경우 그때마다 자동으로 경로를 수정

  >> 대규모 네트워크에서는 사용하기 힘들다(Network 변화를 감지하기 어렵고 확장성이 낮다.)



- 설정 -

Router(config)#

iproute network  [subnet mask] {next-Hopaddress | exitinterface} [distance]

              1                2                   3                     4              5

1 : 목적지네트워크 주소

2 : 목적지네트워크의 서브넷마스크

3 : 목적지네트워크로 가기 위한 next-hop address

     (즉설정하는 Router와연결된 상대방 Router인터페이스의 주소 ( ènext-hop 주소))

     '목적지네트워크로 가려면 next-hop address로가라~'는의미.

4 : 3번의 address대신interface를넣을 수도 있다.

     >> 주의점은address는상대편 Router의주소이지만 interface는 자기 Router에서

          데이터가 나가는 출구 interface를넣어야 한다.

          인터페이스로 넣어주는 것이 더 좋다. (주소로 넣어준다면 상대방의 주소를 미리 알고 있어야 한다. 하지만 주소            라는건 바뀌기 때문에 계속 알아야 한다.)

          주소로 권장하는 곳 : ethernet -> ethernet은 datalink 계층 이기 때문에 ip 통신하기 전에 2계층에서 MAC

          Address 통신을 하기 때문에 (arp를 통해-> 주소를 사용해(broadcast))



5 : distance는 메트릭값.distance 값이커지면 가치가 떨어진다. (디폴트값은 1)

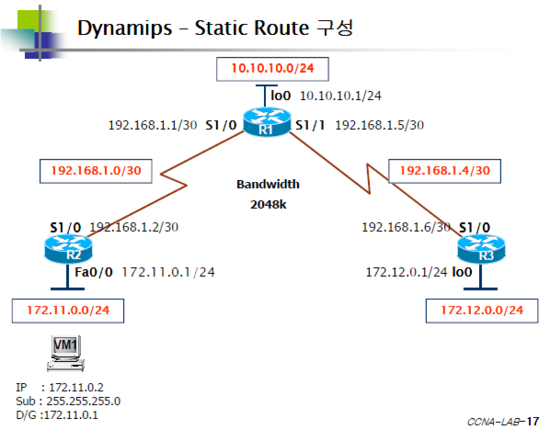

[Static Route 실습]


-전체 Route 정보 수집
10.10.10.0/24
172.11.0.0/24
172.12.0.0/24
192.168.1.0/30
192.168.1.4/30


-R2 Router
C 172.11.0.0/24
C 192.168.1.0/30
S 10.10.10.0/24 => R1 lo0
R2 s1/0(Out) -> R1 s1/0(In) -> R1 lo0(Out) => D:10.10.10.0/24
!-- R2
configure terminal
ip route 10.10.10.0 255.255.255.0 192.168.1.1 => Next-Hop IP
ip route 10.10.10.0 255.255.255.0 serial 1/0 => Exit-Interface

S 192.168.1.4/30 => R1 s1/1
R2 s1/0(Out) -> R1 s1/0(In) -> R1 s1/1(Out) => D:192.168.1.4/30
!-- R2
configure terminal
ip route 192.168.1.4 255.255.255.252 192.168.1.1 => Next-Hop IP
ip route 192.168.1.4 255.255.255.252 serial 1/0 => Exit-Interface

S 172.12.0.0/24 => R3 lo0
R2 s1/0(Out) -> R1 s1/0(In) -> R1 s1/1(Out) -> R3 s1/0(In) -> R3 lo(Out) => D:172.12.0.0/24
!-- R2
configure terminal
ip route 172.12.0.0 255.255.255.0 192.168.1.1 => Next-Hop IP
ip route 172.12.0.0 255.255.255.0 serial 1/0 => Exit-Interface


- R3 Router
C 172.12.0.0/24
C 192.168.1.4/30
S 10.10.10.0/24 => R1 lo0
R3 s1/0(Out) -> R1 s1/1(In) -> R1 lo0(Out) => D:10.10.10.0/24
!-- R3
configure terminal
ip route 10.10.10.0 255.255.255.0 192.168.1.5 => Next-Hop IP
ip route 10.10.10.0 255.255.255.0 serial 1/0 => Exit-Interface

S 192.168.1.0/30 => R1 s1/0
R3 s1/0(Out) -> R1 s1/1(In) -> R1 s1/0(Out) => D:192.168.1.0/30
!-- R3
configure terminal
ip route 192.168.1.0 255.255.255.252 192.168.1.5 => Next-Hop IP
ip route 192.168.1.0 255.255.255.252 serial 1/0 => Exit-Interface

S 172.11.0.0/24 => R2 f0/0
R3 s1/0(Out) -> R1 s1/1(In) -> R1 s1/0(Out) -> R2 s1/0(In) -> R2 f0/0(Out) => 172.11.0.0/24
!-- R3
configure terminal
ip route 172.11.0.0 255.255.255.0 192.168.1.5 => Next-Hop IP
ip route 172.11.0.0 255.255.255.0 serial 1/0 => Exit-Interface


- R1 Router
C 10.10.10.0/24
C 192.168.1.0/30
C 192.168.1.4/30
S 172.11.0.0/24 => R2 f0/0
R1 s1/0(Out) -> R2 s1/0(In) -> R2 f0/0(Out) => D:172.11.0.0/24
!-- R1
configure terminal
ip route 172.11.0.0 255.255.255.0 192.168.1.2 => Next-Hop IP
ip route 172.11.0.0 255.255.255.0 serial 1/0 => Exit-Interface

S 172.12.0.0/24 => R3 lo0
R1 s1/1(Out) -> R3 s1/0(In) -> R3 lo0(Out) => D:172.12.0.0/24
!-- R1
configure terminal
ip route 172.12.0.0 255.255.255.0 192.168.1.6 => Next-Hop IP
ip route 172.12.0.0 255.255.255.0 serial 1/1 => Exit-Interface
